（一）
设计及动作原理
(NEC
)
温度保险丝 |
|

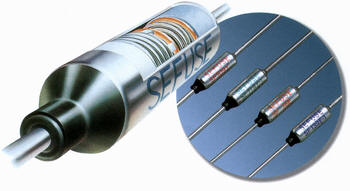

● （日本）NEC温度保险丝
具有检测出温度异常并切断电路之功能。它可检测家用或工业用电气产品的温度异常升温并迅速及时地切断电路、可达到防止火灾于未燃的作用。 |
|
●
（日本）NEC温度保险丝
有使用热敏颗粒（有机化学物质）为感热材料的SF型。动作温度范围：为73℃
~240℃、有额定电流为
6A ~15A的各种产品。
|
|
|
|
|
|
|
|
|
|
|
|
（二）
技术参数
(
NEC) |
|
名称 |
外壳 |
电气规格 |
额定动作温度
范围 |
AC/
DC |
电压 |
电流 |
|
SF/ E
|
金属 |
AC |
250 V |
10A |
73℃ ~240℃ |
|
125 V |
15A |
|
SF/ K
|
金属 |
AC |
250 V |
6A |
73℃ ~192℃
|
|
SF/ Y
|
金属 |
AC |
250 V |
15A |
73℃ ~240℃ |
|
|
|
|
|
|
|
|
|
|
|
|
（四）
主要应用
(
NEC系列
) |
|
●
各种电机、复印机、传真机 |
|
●
HID
镇流器、荧光照明镇流器 |
|
●
变压器、充电器、电池组 |
●
发热电器、电熨斗、热吹风、电热炉、电饭锅、
电暖壶、咖啡壶 |
|
●
换气扇、电风扇、电缝纫机、热水器 |
|
●
电源变换器、电源插头座 |
|
●
冰箱、空调、车用空调 |
|
●仪表、设备 |
|
●日用家电....以及更多应用 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
SF /K:
AC 250V / 6A
|
|
|
产品型号 |
额定动作温度 |
|
SF 70K |
73 ℃
|
|
SF 76K |
77 ℃
|
|
SF 91K |
94 ℃
|
|
SF 96K |
99 ℃ |
|
SF 119K |
121 ℃
|
|
SF 139K |
142 ℃ |
|
SF 188K |
192 ℃ |
|
|
|
|
|
|
|
|
|
|
|
|
NEC
温度保险丝 |
|
工作温度对照表 |
|
|
SF /
E:
AC 250V / 10A
AC 120V / 15A
|
|
|
产品型号 |
额定动作温度 |
|
SF 70E |
73 ℃
|
|
SF 76E |
77 ℃
|
|
SF 91E |
94 ℃
|
|
SF 96E |
99 ℃ |
|
SF 109E |
113 ℃
|
|
SF 119E |
121 ℃
|
|
SF 129E |
133 ℃
|
|
SF 139E |
142 ℃ |
|
SF 152E |
157 ℃ |
|
SF 169E |
172 ℃ |
|
SF 188E |
192 ℃ |
|
SF 214E |
216 ℃ |
|
SF 226E |
227 ℃ |
|
SF 240E |
240 ℃ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SF /Y:
AC 250V / 15A
|
|
|
产品型号 |
额定动作温度 |
|
SF 70Y |
73℃
|
|
SF 76Y |
77℃
|
|
SF 91Y |
94℃
|
|
SF 96Y |
99℃ |
|
SF 113Y |
113℃
|
|
SF 119Y |
121℃
|
|
SF 129Y |
133℃
|
|
SF 139Y |
142℃ |
|
SF 152Y |
157℃ |
|
SF 169Y |
172℃ |
|
SF 184Y |
184℃ |
|
SF 188Y |
192℃ |
|
SF 214Y |
216℃ |
|
SF 226Y |
227℃ |
|
SF 240Y |
240℃ |
|
|
|
|
|
|
| |
|
| |
|
|
