AIRPAX
®
|
 |
 |
|
实际尺寸

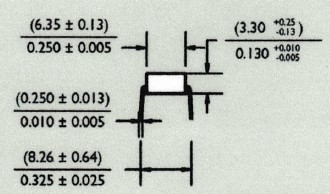

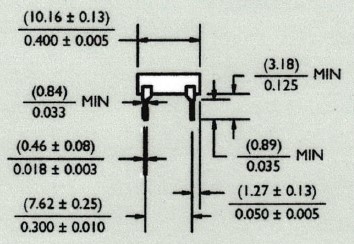

6.4 ×10.2 ×3.3 mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
（一）
特性：
(6600
)温控开关 |
|
● 6600系列温控开关是美国德州仪器（AIRPAX
®
）专有技术设计，采用国际标准的8-pin
DIP
（8脚双排并列封装）。适合用于印刷电路板焊接方式，使该保护器的表面理想地与贴装面积及周围空气进行热传感。 |
●
6600系列温控开关，采用( IC-1P )
标准封装形式，突跳式的，单极/单掷的接触点的100%导通结构，当外界温度过高时，传递到经校正过的双金属片便迅速动作，这样切断或接通电路（常闭或常开两种），当温度下降到复位温度时，双金属片又迅速复位，使品质长期稳定。
（选择温度跳脱范围：40℃
~ 130℃
±5℃） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
（三）
优点：
(6600
)温控开关 |
|
●
AIRPAX
®是全球生产传感器和控制器品种最齐全、
产量最大的国际著名品牌之一，对产品质量具有信用保障。 |
|
●
热传导性强，该保护器的表面理想地与贴装面积及周围空气进行热传感 |
|
●
AIRPAX
®
6600系列是一个微型双金属温控开关，提供准确和可靠的热传感和开关的元器件，具有优良的重复性 |
●
该温控开关的能力强、寿命长，
最多1A
在48V-DC或120
V-AC为30，000周期，
并实现了低电流0.001A
~ 0.020A在5V-DC为100，000周期。 |
|
●
6600系列温控开关的尺寸符合国际标准的产品(IC-1P)
标准封装形式。因此，6600可以使用高速自动化设备进行自动放置和焊接到PC板。 |
|
●
AIRPAX
®
6600系列适合用于对拥挤的PC板。典型的用途包括电路过热时的报警或关闭系统等。应用范围包括电脑及电脑周边设备，飞机，汽车，医疗设备和测试设备，电源供应器等。 |
|
● 6600系列是密封的可以承受波峰焊和清洗行动 |
|
●
通过安全认证：UL、CSA、VDE、CQC
及符合欧盟ROHS环保要求。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
（四）应用
：（6600
）温控开关能对以下方面防止过热 |
|
●
PC电子线路板. |
|
●
电气设备、通讯设备； |
|
●
电子产品 |
|
●
家用电器； |
|
●
电源供应器； |
|
●
飞机，汽车，医疗设备和测试设备。 |
|
|
|
|
|
|
|
|
|
|
|
6600
系列 编号与工作温度对照表 |
|
动作温度公差±5℃ |
|
跳脱温度 |
常闭型 |
常开型 |
|
40℃ |
66L040 |
66F040 |
|
45℃ |
66L045 |
66F045 |
|
50℃ |
66L050 |
66F050 |
|
55℃ |
66L055 |
66F055 |
|
60℃ |
66L060 |
66F060 |
|
65℃ |
66L065 |
66F065 |
|
70℃ |
66L070 |
66F070 |
|
75℃ |
66L075 |
66F075 |
|
80℃ |
66L080 |
66F080 |
|
85℃ |
66L085 |
66F085 |
|
90℃ |
66L090 |
66F090 |
|
95℃ |
66L095 |
66F095 |
|
100℃ |
66L100 |
66F100 |
|
105℃ |
66L105 |
66F105 |
|
110℃ |
66L110 |
66F110 |
|
115℃ |
66L115 |
66F115 |
|
120℃ |
66L120 |
66F120 |
|
125℃ |
66L125 |
66F125 |
|
130℃ |
66L130 |
66F130 |
|
|
|
|
|
|
|
|
|
| |
|
|
| |
|
|
|
