性能： |
额定规格 |
交流输出 |
单相 |
660 Vac |
40 A |
|
两相 |
280 Vac |
15 A |
|
三相 |
280 Vac |
15 A |
|
|
性能： |
额定规格 |
直流输出 |
200 VDC |
20 A |
|
|
各机型适用额定范围为 1 到 25 Amps 和 24 到 660 VAC、或 1 到 20 Amps 和 1
到 200 VDC。输入范围根据机型可定为 24 到 140 VAC 或 3 到 32 VDC。所有 PCB
安装继电器的额定输出均基于自由空气对流和环境温度 40 °C。 |
|
特性：PCB
安装固态继电器种类繁多、包括流行且符合工业标准的 SIP 型、及微型 SIP 和 DIP 配置。SIP 型
SSRs 属 DIN 导轨安装式组装。 |
|
|
快达
Crydom
®，是全球领先的固态开关技术专家，结合先进技术与开发新产品，我们致力于提供更广泛的标准固态继电器及接触器，专注于为任何负载应用提供定制化的固态开关解决方案。Crydom是森萨塔科技Sensata
Technologies旗下品牌之一。 |
|
应用：虽然固态继电器已被广泛应用于数以千记的工程项目、但就其功能而言、其应用主要可分为以下几大类别: |
加热控制：该应用领域拥有最多的固态继电器客户。
具体应用包括但不限于：专业食品设备、塑料成型/挤出机械、暖通空调制冷和焊接设备。
优点;温度精确、寿命长、无需维护、产品安全及容易连接。适合加热器、风机、送风机和阀门控制。 |
照明控制:
该应用领域通常分为三类：戏剧、仓库和商业。该领域使用的许多产品为特定应用而设计的。
优点：调光控制、静音操作、快速开关、寿命长、无需维护、产品安全、容易连接及减少零件计数。 |
运动控制:该应用领域包括电梯、升降机、吊机、运动器材、输送系统、太阳能、风扇和电磁阀控制。
优点：耐力强、抗冲击、抗振动、软启动、
反转、无电弧、开关迅速、寿命长、无需维护、容易连接及减少零件计数。 |
|
|
|
|
|
PCB安装：交流输出继电器 |
|
|
|
|
ASO 系列 1.5-2 Amps |
 |
|
• 固态继电器设计紧凑、理想适合高密度的 PCB 应用 |
|
• 额定值高达 2 Amps @ 12-280 VAC |
|
• 背靠背 SCR 输出适于商业和重工业输出、性能可靠 |
|
• 备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
• 可焊接引脚 0.015” x 0.030” 也可插入 SIP 型 IC 插座 |
|
|
|
|
LC 系列 1.5-2 Amps |
 |
|
• 固态继电器设计紧凑、理想适合高密度的 PCB 应用 |
|
• 额定值高达 2 Amps @ 12-280 VAC |
|
• 控制电压 4-10 VDC |
|
• 备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
|
|
|
|
| |
|
MP 系列 3-4 Amps |
 |
|
• SIP 型固态继电器理想适合高密度的 PCB 应用 |
|
• 额定值高达 4 Amps @ 24-280 VAC |
|
• 控制电压 3-32 VDC |
|
• 10 mm 塑料外壳允许在 -40ºC 下操作 |
|
|
|
| |
|
|
CX 系列 5 Amps |
 |
|
• SIP 型固态继电器理想适合高密度的 PCB 应用 |
|
• 额定值高达 5 Amps @ 48-660 VAC |
|
• 背靠背 SCR 输出适合商业和重工业应用、性能可靠 |
|
• 高浪涌电流额定值 |
|
•
备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
• 交流或直流控制电压选项 |
|
|
|
|
| |
|
MCX 系列 5 Amps |
 |
|
• SIP 型固态继电器理想适合高密度的 PCB 应用 |
|
• 额定值高达 5 Amps @ 48-660 VAC |
|
• 背靠背 SCR 输出适合商业和重工业应用、性能可靠 |
|
• 高浪涌电流额定值 |
|
• 备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
• 交流或直流控制电压选项 |
|
• 10 mm 塑料外壳允许在 -40ºC 下操作 |
|
|
|
| |
|
|
LS 系列 8-12 Amps |
 |
|
• SIP 型固态继电器理想适合高密度的 PCB 应用 |
|
• 额定值高达 12 Amps @
24-280 VAC、带有外部散热片 |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
• 备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
|
|
| |
|
PF 系列 25 Amps |
 |
|
• SIP 型固态继电器理想适合高密度的 PCB 应用 |
• 额定值可达 10 Amps (对流）
或 25 Amps（强制空气流动) @ 48-660 VAC |
|
• 背靠背 SCR 输出适合商业和重工业应用、性能可靠 |
|
•
备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
• 交流或直流控制电压 |
|
|
|
|
| |
|
SPF 系列 25 Amps |
 |
|
• SIP 型固态继电器理想适合高密度的 PCB 应用 |
• 额定值可达 10 Amps (对流、水平或垂直安装）
或 25 Amps（强制空气流动) @ 48-660 VAC |
|
• 背靠背 SCR 输出适合商业和重工业应用、性能可靠 |
|
• 备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
• 交流或直流控制电压 |
|
|
|
|
| |
|
DPA 系列 1 Amp |
 |
|
• DIP 型固态继电器理想适合高密度的
PCB 应用 |
|
• 额定值为 1 Amp @ 280 VAC |
|
• 控制选项包括 3.5-10 VDC 或 10-35 mAmps DC |
|
• 背靠背 SCR 输出适合商业和重工业应用、性能可靠 |
|
• 备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
• 可焊引脚布局符合 IC 网格模式和可插拔 IC DIP 型插座 |
|
|
|
|
| |
|
|
SDV 系列 1.5 Amps |
|
|
• DIP 型固态继电器理想适合高密度的
PCB 应用 |
|
• 额定值为 1.5 Amps @ 280 VAC |
|
• 控制电压 3.5-10 VDC |
|
• 背靠背 SCR 输出适合商业和重工业应用、性能可靠 |
|
• 备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
• 可焊引脚布局符合 IC 网格模式和可插拔 IC DIP 型插座 |
|
|
|
|
| |
|
PCB安装：直流输出继电器 |
|
|
| |
|
|
DMO 系列 3 Amps |
 |
|
• 固态继电器设计紧凑、理想适合高密度的 PCB 应用 |
|
• 额定值可达 3 Amps @ 60 VDC |
|
• 控制电压 3-10 VDC |
|
• 低阻抗 MOSFET 输出、最大限度地减少总功耗 |
• 理想情况下适合阻性和感性负载
（如电机和 EMR/电磁线圈等感性负载必须抑制二极管） |
|
• 可焊引脚 0.015” x 0.030” 也可插入 SIP 型插座 |
|
|
|
|
| |
|
|

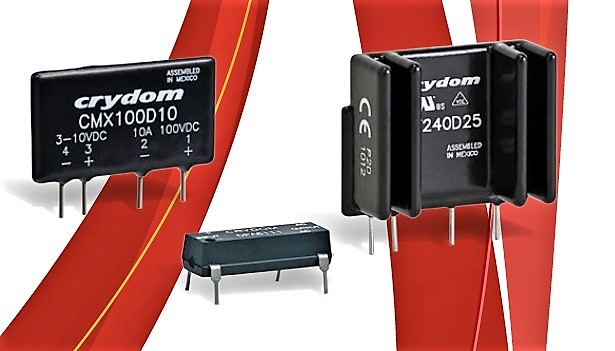

CMX 系列 3-20 Amps |
 |
|
• SIP 型固态继电器理想适合高密度的 PCB 应用 |
|
• 低阻抗 MOSFET
输出、最大限度地减少总功耗 |
• 额定值快达 20 Amps @ 60 VDC、
10 Amps @ 100 VDC 或 3 Amps @ 200 VDC |
|
• 易并联于高电流应用程序 |
• 理想情况下适合阻性和感性负载
（如电机和 EMR/电磁线圈等感性负载必须抑制二极管） |
|
|
|
|
| |
|
|
MP 系列 3 Amps |
 |
|
• SIP 型固态继电器理想适合高密度的
PCB 应用 |
|
• 额定值快达 3 Amps @ 60 VDC |
|
• 10 mm 塑料外壳允许在 -40ºC 下操作 |
|
• 备有常闭版本 (字尾选项 “-B” ) |
• 理想情况下适合阻性和感性负载
（如电机和 EMR/电磁线圈等感性负载必须抑制二极管） |
|
|
|
|
