美国德州仪器    产品首页 直流电机过载保护器 EXT 500 电机过载保护器

 EXT 500 系列
电流过载保护器 （断路器）
（一） 特性： EXT 500  电流过载保护器

      EXT500 系列 电流过载保护器是美国德州仪器KLIXON ®专有技术生产的，用于为 12 Vdc 的直流电机应用和提供线束保护。

         推出的EXT500系列断路器可用于12V汽车应用领域的线束保护。该系列装置可为偶尔出现瞬间过载的电路以及需要自动复位功能的应用提供保护。EXT500对过流及过温产生故障均非常敏感。两个相对侧双金属碟片的独特设计使该系列装置对瞬间过载不敏感。
（二） 技术参数  EXT 500  电流过载保护器

●  工作电压 ：

   12 Vdc

●  额定电流 ：

  5A ~  30 A  （每档 5A ）

● 开关状态：

    自动复位

● 外形结构：

 金属外壳、密封 、具有多种端子配置

●  典型环境温度范围

- 40°C 至 85°C
（三） 特性与优点 EXT 500  电流过载保护器
特性:
·SAE I型（循环 )装置 ，
·多种双金属片电阻率  ，
·多种端子连接配置
·金属外壳构造 ，
·环境温度补偿
优势∶
·具有自动复位的功能 ，
·防止误用及触点表面受污 ，
·可满足长寿命周期应用的需求

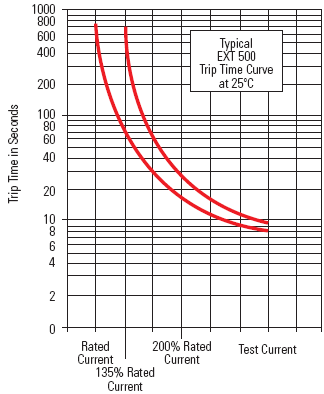

      EXT 500 产品特性 曲线

        这些曲线仅作为选择特定应用保护器的指导参考。进行选择时,还应考虑到与热源的距离以及安装方式等因素。最终跳闸时间取决于端接配置以及应用的安装方式。
（四） 应用： EXT 500 能对以下方面防止过载
● 12Vdc直流汽车电路线束保护
● 可安装在保险丝盒内或线束上的其他位置
● 电路过载保护
● 发热电器、家用电器、仪器、设备、....应用范围广泛。

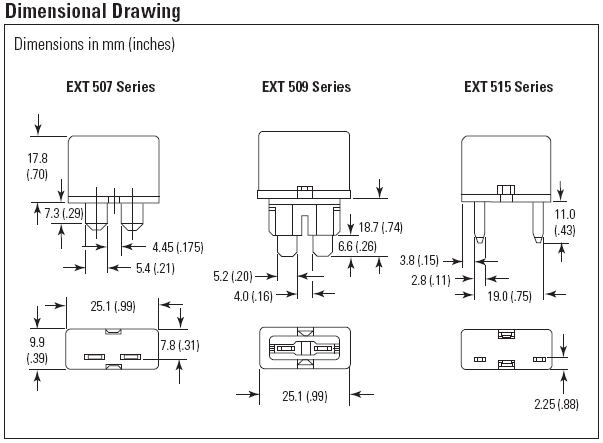

EXT 500 ( 产品尺寸图 )
　

　
