  美国德州仪器   产品首页 热保护器 ( 电流温度双重保护） 三相电机热保护器   37MP

37MP 三相热保护器 （小型）

  37MP系列 三相电机热保护器 是美国德州仪器KLIXON ®专有技术生产，具有同时精确控制温度和电流过载的保护元件，可以保护三相电动机不受过热造成的损坏，(这些状态包括: 缺相，转子锁住，插头功率，失速或起动失败，大功率过载，环境温度高和无法通风。）具备非常精确的跳闸时间，性能可靠，自动复位。
（一） 应用： ( 37MP）能对以下应用防止过热
● 适用于任何的三相电机 、变压器...等。
●  泵 、水泵 ● 风机马达
● 任何Y型（星形）连接线圈的三相电机
(二）  技术参数  37MP三相电机热保护器

选择动作温度范围：

            90℃... 150℃
额定电功率 动作寿命

380Vac/ 12A/ PF0.7

 10000 cycles （次）

380Vac/ 20A/ PF0.7

 5000 cycles  （次）

380Vac/ 25A/ PF0.7

 2000 cycles  （次）

保护对象：

  任何Y型（星形）连接线圈的三相电机

开关状态：

  自动复位

封装结构：

  外壳PPS（高强度、耐高温）

高温导线：

 AWG#16~24， UL 认证

外形尺寸 (高×宽×长)

     5.1× 12 × 22 mm
（三） 设计及动作原理    37MP三相电机热保护器
   温度保护原理:
  ●  37MP系列三相电机热保护器 能紧密直接安装在电机绕组上，当电机不正常工作，使周围（线圈绕组）温度过高时，热保护器的KLIXON ®双金属簧片断开3个银触点，使电机得到保护。当热保护器冷却到安全温度时，触点自动闭合复位，电动机重新起动。
（跳脱温度选择范围：90℃~150℃）
（四） 特性与优势：   37MP三相电机热保护器
● KLIXON ® 是全球生产传感器和控制器品种最齐全、产量最大的国际著名品牌，对产品质量具有信用保障。
● 37MP系列 三相热保护器 可同时对（电流和温度）变化均非常敏感，体积小，具有高度的设计灵活性
●  37MP系列的设计可以保护电动机不受过热造成的损坏，这些状态包括:缺相，转子锁住，插头功率，失速或起动失败，大功率过载，环境温度高和无法通风。具备非常精确的跳闸时间
●  37MP系列内藏式设计，KLIXON ®双金属 碟片，3个银触点。精确控制过载电流 和温度，保护 Y型连接线圈的任何三相电动机，如：三相电机、泵 、风扇、变压器....
● 通过国际安全认证：UL、VDE、ENEC（欧盟）、CQC …证书 , 及符合欧盟 ROHS环保要求。

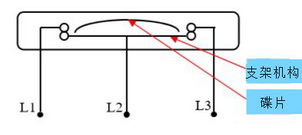

37MP三相电机热保护器（电路示意图 ）

37MP三相电机热保护器（产品尺寸图 ）

外形尺寸 (高×宽×长):

 5.1× 12 × 22 mm

37MP三相电机热保 护器（ 安装图 ）

建议无编码表面接近电机绕组，以获得更好的热能传导。



　 　

　
