性能： |
额定规格 |
交流输出 |
单相 |
690 Vac |
150 A |
|
两相 |
660 Vac |
50 A |
|
三相 |
530 Vac |
50 A |
|
|
性能： |
额定规格 |
直流输出 |
1000 VDC |
160 A |
|
|
面板安装固态继电器设计独特、容易安装在面板或散热片上、适合单、双或三相额定输出应用、其范围为5到125Amps
和24 到 660 VAC、或 1 到 100 Amps 和 1 到 1000 VDC。有效输入包括24 到
280 VAC、3 到 32 VDC、 或根据型号而定的模拟控制 |
|
特性：
面板安装 SSRs
备用多种配置、包括三种符合工业标准的尺寸和安装形式。机械设备简单安全、并提供可靠的散热路径消散热能。型号和选项包括螺旋终端、快速连接、可选保护盖、LED
输入状态指示灯和界面热垫、以及散热片和 SSR/散热片组装。 |
|
|
快达
Crydom
®，是全球领先的固态开关技术专家，结合先进技术与开发新产品，我们致力于提供更广泛的标准固态继电器及接触器，专注于为任何负载应用提供定制化的固态开关解决方案。Crydom是森萨塔科技Sensata
Technologies旗下品牌之一。 |
|
应用：虽然固态继电器已被广泛应用于数以千记的工程项目、但就其功能而言、其应用主要可分为以下几大类别: |
加热控制：该应用领域拥有最多的固态继电器客户。
具体应用包括但不限于：专业食品设备、塑料成型/挤出机械、暖通空调制冷和焊接设备。
优点;温度精确、寿命长、无需维护、产品安全及容易连接。适合加热器、风机、送风机和阀门控制。 |
照明控制:
该应用领域通常分为三类：戏剧、仓库和商业。该领域使用的许多产品为特定应用而设计的。
优点：调光控制、静音操作、快速开关、寿命长、无需维护、产品安全、容易连接及减少零件计数。 |
运动控制:该应用领域包括电梯、升降机、吊机、运动器材、输送系统、太阳能、风扇和电磁阀控制。
优点：耐力强、抗冲击、抗振动、软启动、
反转、无电弧、开关迅速、寿命长、无需维护、容易连接及减少零件计数。 |
|
|
|
|
|
面板安装：交流输出继电器 |
|
|
|
|
SeriesOne 10-125
Amps |
 |
|
• 快达固态继电器家族系列 |
• 额定值从 10 到 125 Amps @
24-280 VAC 和
12 到 90 Amps @ 80-530 VAC |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
• 灵活的控制电压 3-32
VDC、18-36 VAC 或 90-280 VAC |
|
• “超低”的输入电流（典型直流电 2-4
mAmps） |
|
• 包含标准输出的 R-C 缓冲器 |
|
•
备有零压启动（阻性负载）或随机启动（感性负载或相位控制） |
|
• 具有选择性内部 TVS
(字尾为“P”)、无需外部过压保护 |
|
•
可选预装散热垫、无需导热硅胶。（字尾为“H”) |
|
• 可选常闭输出（字尾为“-B”选项） |
|
• UL 508 额定超负荷耐力测试认证 |
|
|
|
|
|
HA/HD 系列 12-125 Amps |
 |
|
• 固态继电器额定值从 12 到 125
Amps @ 48-660 VAC |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
• 灵活的控制电压 3-32
VDC、18-36 VAC 或 90-280 VAC |
|
• “超低”的输入电流（典型直流电 2-4
mAmps） |
|
• R-C 缓冲网络适合额外的 dv/dt
衰减 (仅适合机型 HA48/HD48) |
|
•
备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
• 具有选择性内部 TVS
(字尾为“P”)、无需外部过压保护 |
|
•
可选预装散热垫，无需导热硅胶。（字尾为“H”） |
|
|
|
| |
|
| |
|
H1 系列
25-125 Amps |
 |
| • 固态继电器额定值从 12 到
125 Amps @ 48-660 VAC |
| • 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
| • 灵活的控制电压 4-32 VDC |
| • 低输出断态泄漏电流 |
| •
备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
| • 具有选择性内部 TVS
(字尾为“P”)、无需外部过压保护 |
| • UL 508 额定超负荷耐力测试 |
|
|
|
|
| |
|
|
CW 系列
10-125 Amps |
 |
|
• 重型固态继电器额定值从 10 到 125
Amps @ 12-280 VAC 或 48-660 VAC |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
• 符合 EMC
标准（三级）、严酷电气环境下操作可靠 |
|
• 灵活的控制电压 3-32
VDC、18-36 VAC 或 90-280 VAC |
|
• LED 指示灯、易于识别控制状态 |
|
•
备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
•
IP20“安全触摸”保护盖为用户提供额外保护 |
|
• 具有选择性内部 TVS
(字尾为“P”)、无需外部过压保护 |
|
• 带有欲装热垫、无需字尾为“H”的散热膏 |
|
• UL 508 额定超负荷耐力测试认证 |
|
|
|
| |
|
CSW
系列 10-90 Amps |
 |
|
• 重型固态继电器额定值从 10 到 90
Amps @ 12-280 VAC |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
• 符合 EMC
标准（三级）、严酷电气环境下操作可靠 |
|
• 灵活的控制电压 3-32 VDC |
|
• 低输出断态泄漏电流 |
|
• 选择性 R-C 缓冲网络适合额外的
dv/dt 衰减 |
|
•
备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
• 具有选择性内部 TVS
(字尾为“P”)、无需外部过压保护 |
|
• 带有欲装热垫、无需字尾为“H”的散热膏 |
|
• UL 508 额定超负荷耐力测试 |
|
|
|
|
|
|
|
|
|
| |
|
XBP
系列 25-60 Amps |
 |
• 经济型固态继电器额定值为 25 或 50
Amps @ 24-400 VAC 和 25、
50 或 60 Amps @ 24-660 VAC |
|
•
IP20“安全触摸”保护盖选项为用户提供额外保护 |
|
• SCR 输出 |
|
• 灵活的控制电压 3.5-15、15-32
或 4-32 VDC |
|
• LED 指示灯、易于识别控制状态 |
|
• 低输出断态泄漏电流 |
|
•
备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
• 带有欲装热垫、无需字尾为“H”的散热膏 |
|
|
|
| |
|
|
|
EL 系列
5-20 Amps |
 |
|
•
微型冰球式固态继电器可最大限度地提高面板空间 |
|
• 额定值高达 20 Amps @
24-280 VAC |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
•
备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
• 快速连接和安装方便的输出终端 |
|
• 3.75k VAC 光电隔离 |
|
|
|
|
| |
|
EZ 系列
5-18 Amps |
 |
|
• 超薄型固态继电器 |
|
• 额定值从 5 到 18 Amps @
48-600 VAC |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
• R-C 缓冲网络（机型 240 VAC）适合额外的
dv/dt 衰减 |
|
•
备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
• 直流或交流控制电压选项 |
|
• 快速连接和安装方便的输出终端 |
|
|
|
|
| |
|
MCBC
系列 25-90 Amps |
 |
|
• 基于微处理器的突发火灾控制器/固态继电器 |
|
• 额定值从 25 到 90 Amps @
48-530 VAC |
|
• R-C 缓冲网络适合额外的 dv/dt
衰减 |
|
•
符合工业标准的模拟输入（电压或电流）或电位器控制 |
|
• LED 指示灯、易于识别输出状态 |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
• 备有两个时间基准期 (10 和 20
周期) |
|
• 仅用于阻性负载 |
|
|
|
|
| |
|
MCPC
系列 25-90 Amps |
 |
|
• 基于微处理器的相位角控制器/固态继电器 |
|
• 额定值从 25 到 90 Amps @
48-530 VAC |
|
•
符合工业标准的模拟输入（电压或电流）或用于设定值的电位器控制 |
|
• LED 指示灯、易于识别输出状态 |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
• 设计专为多种阻性负载提供成正比的交流电 |
|
|
|
|
| |
|
|
|
MCTC
系列 25-90 Amps |
 |
|
• 基于微处理器的温度控制器/固态继电器 |
|
• 额定值从 25 到 90 Amps @
48-530 VAC |
|
•
符合工业标准的模拟输入（电压或电流）、用于温度设定值 |
|
• 直接的 J 或 K 型热电偶输入 |
|
• LED 指示灯、易于识别输出和温度状态 |
|
• 开式热电偶保护 |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
• 有效温度范围选项“R”适合包括 2
分钟短周期保护的制冷循环 |
|
• 选项“E”可提供一个规范稳压输出 5
V/10 mAmps 、适用于外部电位器控制 |
|
|
|
|
| |
|
|
|
MCS
系列 25-90 Amps |
 |
|
•
基于微处理器的软启动/软停止控制器/固态继电器 |
|
• 额定值从 25 到 90 Amps @
48-530 VAC |
|
• R-C 缓冲网络适合额外的 dv/dt
衰减 |
|
•
符合工业标准的模拟输入（电压或电流）或电位器控制 |
|
• LED 指示灯、易于识别输出状态 |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
• 可调升降温速率 |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
PCV
系列 15-90 Amps |
 |
|
• 易于使用的比例（相位角）控制器 |
|
• 额定值从 15 到 90 Amps @
100-240 VAC |
|
• 简单的 2-7 VDC 或 2-10
VDC 模拟控制电压 |
|
• 设计专为多种阻性负载提供成正比的交流电 |
|
|
|
|
| |
|
|
|
LPCV
系列 15-110 Amps |
 |
|
• 易于使用的线性比例（相位角）控制器 |
|
• 额定值从 15 到 110 Amps @
20-300 VAC |
|
• 简单的 0-5 VDC、0-10 VDC
或 4-20 mAmps 模拟控制电压 |
|
• 包括电源 12 VDC、适用于电位器控制 |
|
• 需要辅助电源 PS120 或 PS240
为内部逻辑电路提供电压 20 VAC |
|
• 设计专为多种阻性负载提供成正比的交流电 |
|
|
|
|
| |
|
RPC
系列 15-40 Amps |
 |
|
• 易于使用的比例（相位角）控制器 |
• 额定值从 15 到 40 Amps @
130 VAC、
240 VAC 或 480 VAC |
|
• 简单的 150k or 1M Ohm
电位器控制 |
|
• 设计专为多种阻性负载提供成正比的交流电 |
|
|
|
|
| |
|
SMR-6
系列 25-90 Amps |
 |
|
• 带有内置电流监控和电路检测的固态继电器 |
|
• 额定值从 25 到 90 Amps @
60-280 VAC |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
• 灵活的反相或非反相控制电压（8-32
VDC） |
|
• 常开或常闭报警输出 |
|
• 具有多种内置故障状态监测警报器 |
|
• 零压启动（阻性负载）输出 |
|
• UL 508 额定超负荷耐力测试认证 |
|
|
|
|
| |
|
双路革新系列 25-50 Amps |
 |
|
• 独立控制的双输出固态继电器 |
|
• 额定值为 25 和 50 Amps @
24-280 VAC 或 48-600 VAC |
|
• 背靠背 SCR
输出适合商业和重工业应用，性能可靠 |
|
•
IP20“安全触摸”保护盖选项为用户提供额外保护 |
|
• 灵活的控制电压 4-15
VDC、15-32 VDC 或 4-32 VDC |
|
• 4 种输入连接选项、装配更加灵活 |
|
• LED
指示灯、用于每条输出通道、易于识别控制状态 |
|
•
备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
|
|
|
| |
|
|
|
双路
SeriesOne 25-40 Amps |
 |
|
• 独立控制的双输出固态继电器 |
|
• 额定值为 25 Amps 和 40
Amps @ 24-280 VAC 或 48-530 VAC |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
• 控制电压 4-15 VDC 或
15-32 VDC |
|
•
备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
• 快速连接终端、包括引脚控制终端的
120/240 V 机型 |
|
• UL 508 额定超负荷耐力测试认证 |
|
|
|
|
| |
|

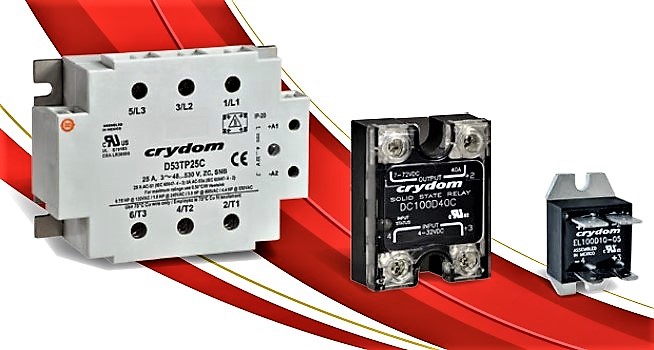

三相 53TP 系列 25-50 Amps |
 |
|
• 具有每相 25 和 50
Amps、48-530 VAC 的 3 相固态继电器 |
|
• 电机控制器额定值高达 7.5 HP /
5.5 kW |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
• 符合 EMC
标准（三级）、严酷电气环境下操作可靠 |
|
• 具有直接键合铜（DBC）基板的卓越热性能 |
|
• R-C 缓冲网络适合额外的 dv/dt
衰减 |
|
• 灵活的控制电压 4-32
VDC、18-36 VAC 或 90-140 VAC / 180-280 VAC |
|
• LED 指示灯、易于识别控制状态 |
|
•
备有零压启动（阻性负载）或随机启动（感性负载或相位控制）输出 |
|
•
IP20“安全触摸”保护盖选项（如图所示）为用户提供额外保护 |
|
• 具有内部 TVS 、无需外部过压保护 |
|
• 带有欲装热垫、无需字尾为“H”的散热膏 |
|
• UL 508 额定超负荷耐力测试认证 |
|
|
|
|
| |
|
三相 53RV 系列 25-50 Amps |
|
|
• 具有每相 25 和 50
Amps、48-530 VAC 的电机换向继电器 |
|
• 电机控制器额定值高达 7.5 HP /
5.5 kW |
|
•
内置互锁电路可在正向和反向输入同时驱动时保护继电器和负载 |
|
• 背靠背 SCR
输出适合商业和重工业应用、性能可靠 |
|
• 符合 EMC
标准（三级）、严酷电气环境下操作可靠 |
|
• 具有直接键合铜（DBC）基板的卓越热性能 |
|
• R-C 缓冲网络适合额外的 dv/dt
衰减 |
|
• 灵活的控制电压 4-32 VDC |
|
• LED
指示灯、易于识别正向/反相控制状态 |
|
•
IP20“安全触摸”保护盖选项为用户提供额外保护 |
|
• 带有欲装热垫、无需字尾为“H”的散热膏 |
|
• UL 508 额定超负荷耐力测试认证 |
|
|
|
|
| |
|
面板安装：直流输出继电器 |
|
|
|
|
|
|
|
|
|
| |
|
直流
DC60 系列 3-7 Amps |
 |
|
• 经济型双极晶体管输出固态继电器 |
|
• 额定值高达 7 Amps @ 60
VDC |
|
• 备有常开（标准的）或常闭（“-B”
选项）输出 |
|
• 灵活的控制电压 3.5-32 VDC 或
90-280 VAC/DC |
|
• 理想情况下适合阻性和感性负载（如电机和
EMR/电磁线圈等感性负载必须抑制二极管） |
|
|
|
|
| |
|
直流
DC 系列 10-100
Amps |
 |
• 固态继电器额定值高达 100 Amps
@ 60 VDC、
100 Amps @ 100 VDC、
60 Amps @ 200 VDC 和20 Amps @ 400 VDC |
|
• 逻辑兼容控制选项 4 到 32 VDC
或 90 到 140 VAC |
|
• 热界面垫及
IP20“安全触摸”保护盖选项为用户提供额外保护 |
|
• 高速光电隔离触发电路增强开关性能 |
|
• 易并联、适合高电流应用程序 |
|
• 低阻抗 MOSFET
输出、最大限度地减少总功耗 |
|
• LED 指示灯、易于识别控制状态 |
|
• 理想情况下适合阻性和感 |
|
|
|
|
| |
|
直流
1-DC 系列 7-100 Amps |
 |
|
• 固态继电器具有低阻抗 MOSFET
输出、最大限度地减少总功耗 |
• 额定值高达 100 Amps @ 100
VDC、
40 Amps @ 200 VDC、
12 Amps @ 400 VDC 和 10 Amps @500 VDC |
|
• 易并联、适合高电流应用程序 |
|
• 灵活的控制电压 3.5-32 VDC |
|
• 理想情况下适合阻性和感性负载（如电机和
EMR/电磁线圈等感性负载必须抑制二极管） |
|
|
|
|
| |
|
|
直流
D06D 系列 60-100 Amps |
|
|
• 固态继电器具有低阻抗 MOSFET
输出、最大限度地减少总功耗 |
|
• 额定值从 60 到 100 Amps @
60 VDC |
|
• 易并联、适合高电流应用程序 |
|
• 灵活的控制电压 3.5-32 VDC |
|
• 理想情况下适合阻性和感性负载（如电机和
EMR/电磁线圈等感性负载必须抑制二极管） |
|
|
|
|
| |
|
直流
EL 系列 5-10 Amps |
 |
|
•
微型冰球式固态继电器、最大限度地提高面板空间 |
|
• 额定值为 5 和 10 Amps @
3-100 VDC |
|
• 易并联、适合高电流应用程序 |
|
• 低阻抗 MOSFET
输出、最大限度地减少总功耗 |
|
• 理想情况下适合阻性和感性负载（如电机和
EMR/电磁线圈等感性负载必须抑制二极管 |
|
• 快速连接及安装方便的输出终端 |
|
|
|
|
| |
|
直流
SSC 系列 25
Amps |
 |
|
• 固态继电器额定值在电压高达 1k VDC
的情况下为 25 Amps |
|
• 高电压 IGBT 输出 |
|
• 具有内部 TVS 的 800 VDC
机型、无需外部过压保护（仅限字尾 800） |
|
• 理想情况下适合阻性和感性负载（如电机和
EMR/电磁线圈等感性负载必须抑制二极管 |
|
|
|
|
| |
|
直流
LVD 系列 40-100 Amps |
 |
|
• 额定值高达 100 Amps @
3-75 VDC 的低电压断开 |
|
•
监视器和负载自动断开电池系统可在低电压条件下防止电池深度放电 |
|
• 低阻抗 MOSFET
输出、最大限度地减少总功耗 |
|
• 六种有效直流控制范围适合 12 VDC
和 24 VDC 的电池系统 |
|
|
|
|
| |
|
直流
DP 系列 20-60 Amps |
 |
|
• 电机换向继电器额定值高达 60 Amps
@ 48 VDC |
|
• H 桥配置的低阻抗 MOSFET
开关适用于电机反转 |
|
•
控制功能结合软启动/缓升、软停止/缓降和每极性的制动功能 |
|
•
内置互锁电路可在正向和反向输入同时驱动时保护继电器和负载 |
|
• UL & IEC 常用及电机控制器额定值 |
|
• LED
指示灯、易于识别正向/反相控制状态 |
|
|
|
|
