2CR 电机起动继电器---产品介绍

  工作原理：
●  2CR 继电器线圈和马达主绕组串联，而常开的触点和起动绕组串联。当电机上施加电压时，主绕组的突波电流通过继电器 线圈 产生磁力，立即转动电枢。继电器闭合使起动绕组导电。随着马达速度增加，主绕组和继电器线圈内的电流减少到一定程度，电枢偏动簧片的力度大于减少的磁力，电枢转回到原来开路的位置。这样继电器的触点就断开，并断开起动绕组。

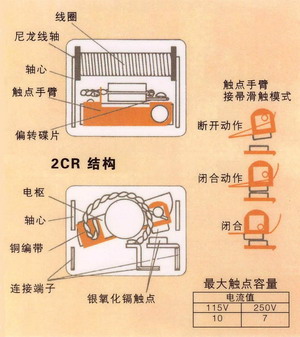

        (2CR) 电机起动继电器  ( 产品结构图 )

       结构说明：

       2CR继电器采用可转动的平衡电枢,通常由偏转碟片保持开路状态。继电器线圈中的马达电流产生的磁场引起可动触点手臂的电枢转动。在磁路中使用大横截面的铁制部件和有较高安匝数的线圈产生大的断开和闭合力度。由高导电性铍铜接触臂确保了良好的电流承载能力。通过使用偏转电枢的不锈钢扭转碟片达到稳定的校准值。所有部件完全封闭在坚固的酚醛树脂外壳中。

                                                            吸合及释放额定值：

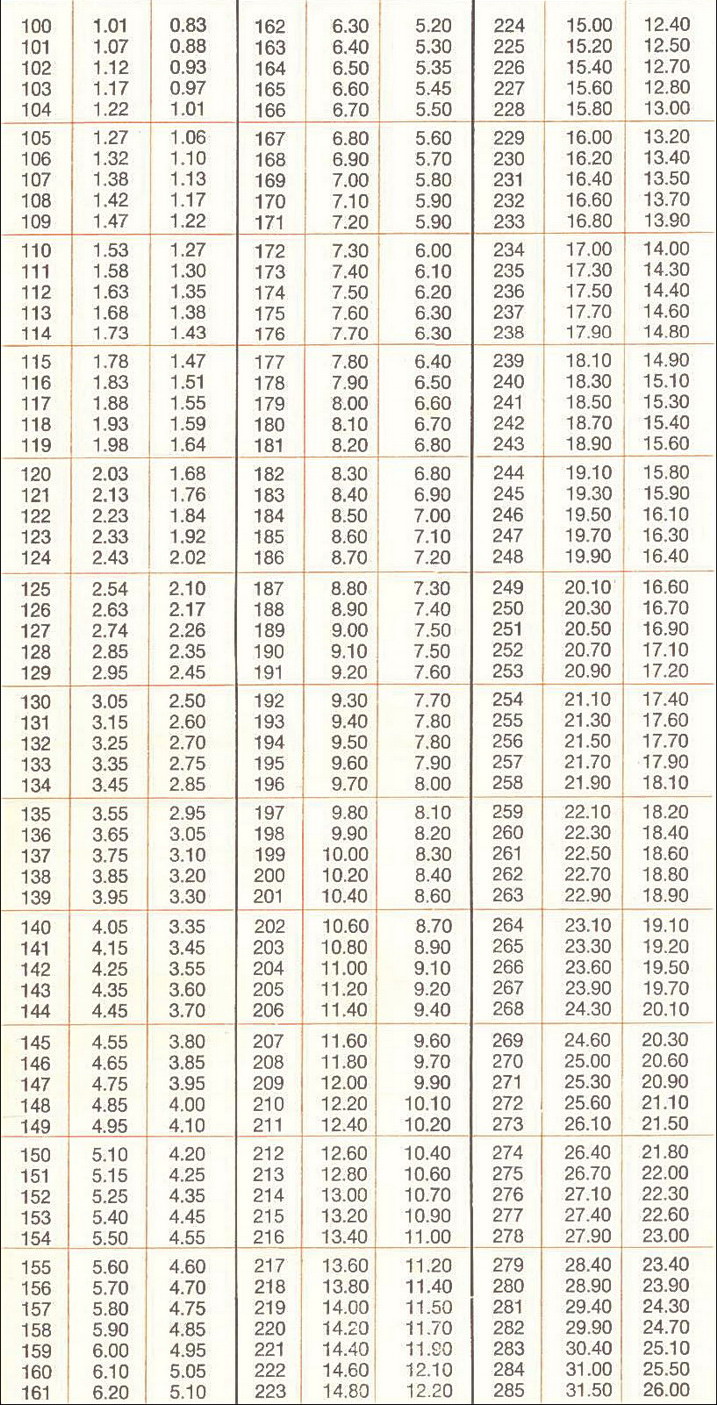

                附表显示了最大吸合及最小释放电流值。吸合值是闭合继电器触点所需的通过继电器线圈的电流。释放值是触点断开所需的通过继电器线圈的电流值。给定额定值的继电器具备额定限值内的吸合与释放电流。
