  美国德州仪器     产品首页热保护器的应用 三相电机热保护器   37HM系列

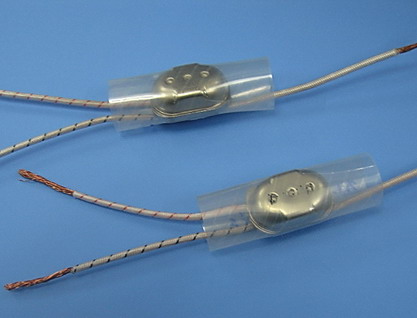

37HM 三相热保护器

  37HM系列 三相电机热保护器 是美国德州仪器KLIXON ®专有技术生产，具有同时精确控制温度和电流过载的保护元件，可以保护三相电动机不受过热造成的损坏，(这些状态包括: 缺相，转子锁住，插头功率，失速或起动失败，大功率过载，环境温度高和无法通风。）具备非常精确的跳闸时间，性能可靠，自动复位。
（一） 应用： ( 37HM）能对以下应用防止过热
● 适用于任何的三相电机。
●  潜水泵、潜油泵
● 制冷压缩机、
●  保护1至6HP的星形绕组电机。
(二）  技术参数  37HM三相电机热保护器

选择动作温度范围：

            100℃... 180℃

额定电压 AC

过载电流跳脱值
选择范围
 230V 3 ~ 105A
460V 3 ~ 75A
  575V 3 ~ 50A

动作时间

  4 ~ 10s  秒

动作寿命

 10,000次   (1万次)

保护对象：

  任何Y型（星形）连接线圈的三相电机

开关状态：

  自动复位

外形结构：

  密闭设计，体积小

外形尺寸 (高×宽×长)

     12.7× 20 × 32 mm
（三） 设计及动作原理    37HM三相电机热保护器
   温度保护原理:
  ●  37HM系列三相电机热保护器 能紧密直接安装在电机绕组上，当电机不正常工作，使周围（线圈绕组）温度过高时，热保护器的KLIXON ®双金属簧片断开3个银触点，使电机得到保护。当热保护器冷却到安全温度时，触点自动闭合复位，电动机重新起动。
（跳脱温度选择范围：100℃~180℃）
      准确的电流过载保护原理:
  ● 37HM系列 三相电机热保护器 三个电阻发热丝与双金属片匹配在一起 ，具有精确控制过载电流跳脱时间的作用。当三相电机发生（缺相，转子锁住，插头功率，失速或起动失败...等），使电流过大或堵转电流超过热保护器设定的跳脱值时，保护器能在4 ~10秒内切断电路，使电器得到保护。
（过载电流跳脱值选择范围：3 A 至105A）

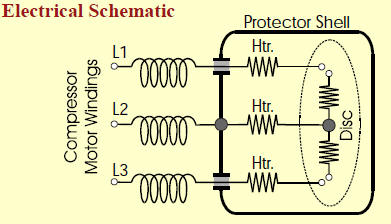

37HM三相电机热保护器（电路示意图 ）

（四） 特性与优势：   37HM三相电机热保护器
● KLIXON ® 是全球生产传感器和控制器品种最齐全、产量最大的国际著名品牌，对产品质量具有信用保障。
● 37HM系列 三相热保护器 可同时对（电流和温度）变化均非常敏感,具有高度的设计灵活性
●  37HM系列的设计可以保护电动机不受过热造成的损坏，这些状态包括:缺相，转子锁住，插头功率，失速或起动失败，大功率过载，环境温度高和无法通风。具备非常精确的跳闸时间
●  37HM系列内藏式密闭设计，包括电阻发热丝和KLIXON ®双金属片，3个银触点。精确控制过载电流 和温度，最高可达 105 A（安培），保护 Y型连接线圈的任何三相电动机，如：压缩机电机、潜水泵....
●   可以用于保护 1马力 到 6 马力通用电动机，商用和工业电动机。
●  37HM系列设计通过简单紧凑经济的外形有效的降低安装成本 。
● 通过国 际安全认证：UL、CSA、VDE、ENEC（欧盟）、KEMA、CQC …证书 , 及符合欧盟 ROHS环保要求。

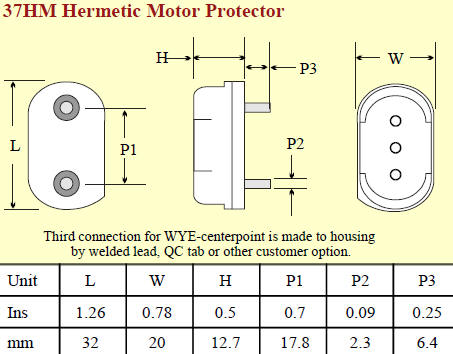

37HM三相电机热保护器（产品尺寸图 ）

　
