  美国德州仪器     产品首页热保护器的应用 热保护器（密封式）  18HM 系列

  18HM 密封式电机保护器
（一）特性:
     18HM  密闭式电机保护器，玻璃封口头部与钢制外壳焊接，确保密封。可用于高压腐蚀性环境中工作的商用电机，是美国德州仪器KLIXON ® 技术生产，适用于，如：潜水泵电机、潜油泵 、制冷压缩机...等。

工作设计原理如下：
 （1）温度保护原理:
      18HM  热保护器  能够精确控制电器温度。电流通过KLIXON ® 双金属簧片，当电器不能正常工作，使周围的温度过高时，热保护器的双金属簧片断开银触点，使电器得到保护。当热保护器冷却到安全温度时，触点自动闭合复位。
（跳脱温度选择范围：100℃ ~180℃）
（2）大电流过载保护原理:
    18HM 热保护器 中的辅助 加热片与双金属片匹配在一起。具有精确控制过载电流跳脱时间的作用。当电机处于电流过 大或堵转电流超过热保护器设定的跳脱值时，保护器能瞬间切断电路，使电器得到保护。

（电流过载跳脱值设计范围：3A ~60A）

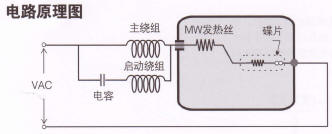

      18HM 热保护器 中的KLIXON® 双金属簧片与附在下面的辅助发热片串联，以增加对电流变化的灵敏度。

A = 双金属碟片
 B = 辅助 加热片
（ 二） 优点：
●  美国德州仪器公司成立的森萨塔科技工厂生产的KLIXON ®  品牌传感器与控制器。此著名品牌已有九十多年的历史，生产传感器和控制器品种最齐全、 产量最大、品质顶级 、价廉质优，质量具有信用保障。（产品在亚洲、欧洲和美国有制造工厂和研究开发中心）
●  工厂拥有先进的动能实验室，能根据客户的电机…等性能，为客户提供最佳的18HM热保护器样品选择和应用的测试服务，并可按要求提供测试报告 。
●  18HM热保护器适用于125V 和 250V 交流电机在过载、堵转、或短路过流情况下的保护。可按客户要求，设定过载跳脱电流值，最高可达60 A（安培）
●  18HM热保护器的密闭式结构 ，适用 如：潜水泵电机、潜油泵 、制冷压缩机.....等。
● 具备有同时感应电流及温度而动作之双重保护性能；
● 通过各国安全认证：UL、CSA、VDE、ENEC（欧盟）、KEMA、CQC …证书 , 及符合欧盟 ROHS环保要求。
（ 三）电气规格：
额定电压  125 V /240V- AC
电流跳脱值设计范围
(按用户要求设计）		 3A ~60A
跳脱时间 4 ~ 10s  秒
（ 四）温度范围：

动作温度 系列：

  100℃ ~180℃ （每 5℃一个规格）

动作温度 公差：

±5℃

开关状态：

  自动复位
（ 五）应用范围：
● 制冷压缩机、热泵压缩机...
● 潜水泵电机 ....
●  潜油泵 ...
●  ... 还有更多广泛.应用。
外形尺寸 ( 厚×宽×长) 8 .5× 10 .5× 20 .5  mm

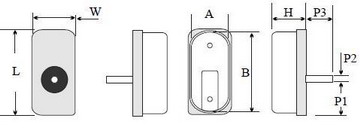

18HM电机热保护器（产品尺寸图 ）
单位 L W H P1 P2 P3 A B
mm 20. 5 10. 5 8. 5 7. 0 1. 7 6. 5 9. 0 19. 0
　 　

　
