产品首页热保护器的应用 热保护器（密封式）

16HM 系列

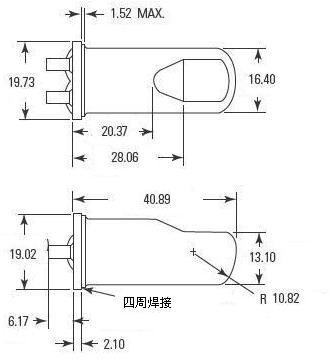

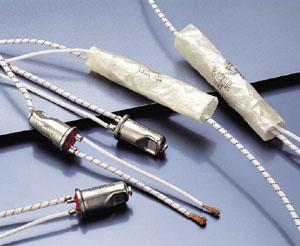

16HM 热保护器（密封式）

（一）特性:

16HM 密封式电机保护器，玻璃封口头部与钢制外壳焊接，确保密封。可用于高压腐蚀性环境中工作的商用电机，是美国德州仪器KLIXON ^® 技术生产，适用于，如：：各种电机、潜水泵、制冷压缩机...等。

工作设计原理如下：

（1）温度保护原理:
16HM 热保护器 能够精确控制电器温度。电流通过KLIXON ^® 双金属簧片，当电器不能正常工作，使周围的温度过高时，热保护器的双金属簧片断开银触点，使电器得到保护。当热保护器冷却到安全温度时，触点自动闭合复位。

（跳脱温度选择范围：95℃ ~155℃）

（2）大电流过载保护原理:
16HM 热保护器 中的辅助加热片与双金属片匹配在一起。具有精确控制过载电流跳脱时间的作用。当（电机、变压器...）处于电流过大或堵转电流超过热保护器设定的跳脱值时，保护器能瞬间切断电路，使电器得到保护。

（电流过载跳脱值设计范围：3A ~ 165A）


	16HM 热保护器中的KLIXON^® 双金属簧片与附在下面的辅助发热片串联，以增加对电流变化的灵敏度。
A = 双金属碟片 B = 辅助加热片

（二） 优点：

● 美国德州仪器公司成立的森萨塔科技工厂生产的KLIXON ^® 品牌传感器与控制器。此著名品牌已有九十多年的历史，生产传感器和控制器品种最齐全、产量最大、品质顶级、价廉质优，质量具有信用保障。（产品在亚洲、欧洲和美国有制造工厂和研究开发中心）

● 16HM采用了两种内部加热器。其中—种对启动绕组电流敏感，另一种对主绕组电流敏感。该器件可针对启动绕组过热或者产生主绕组高电流的状况提供保护。

● 16HM热保护器全密闭式，单相在线圈保护，紧凑坚固的结构

● 直接在线中断、自动复位

● 提供启动绕组保护

● 满足涡旋和高压侧电机的要求

● 通过各国安全认证：UL、CSA、VDE、ENEC（欧盟）、KEMA、CQC …证书 , 及符合欧盟 ROHS环保要求。

（三）电气规格：

额定电压	125 V /240V- AC
电流跳脱值设计范围 (按用户要求设计）	3A ~165A
跳脱时间	4 ~ 10s 秒
外形结构：	密闭式 ( 可真空浸漆）
