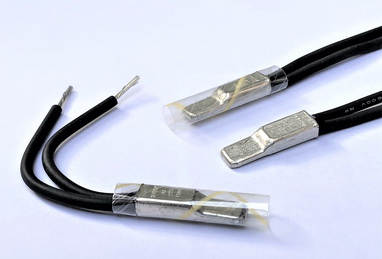

9700K 热保护器---产品说明
（一）特性:
  ●  9700K热保护器外壳为密封钢构设计,该产品体积小，动作灵敏，性能可靠，电气容量大，便于安装，。是美国德州仪器KLIXON ®专有技术生产的，是一个被广泛应用的热保护元件。
  ● 工作原理：
    ●电流通过 9700K 热保护器的双金属元件，当电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。
  ●当装置冷却到安全工作温度时，KLIXON®双金属簧片又迅速复位，触点自动闭合，恢复通电。
（三） 技术参数  ( 9700K )热保护器
选择动作温度范围 60℃ ~150℃
  ±5℃		  (每5℃一种规格)

电气容量

 动作寿命
18 A / 24 V-- DC  10,000次   (1万次）
  13 A / 230 V-- AC
18 A / 115 V-- AC
 9A / 400 V-- AC

开关状态：

  自动复位

外形结构：

  钢套密封、配感温绝缘护套

外形尺寸 （高 ×宽×长）：

        4. 6 ×7. 0 × 24  mm
（ 二） 优点：
●   美国德州仪器公司成立的森萨塔科技工厂生产的著名品牌KLIXON ®传感器和控制器已有九十多年的历史，品种最齐全、 产量最大、品质顶级 、价廉质优，质量具有信用保障。（产品在亚洲、欧洲和美国有制造工厂和研究开发中心）
● 9700K 热保护器除了小巧轻便、电气容量大之外，该保护器对温度和电流也非常的敏感。可直接安装在绕组内，这使其可以最有效地感测电气设备的真实温度，从而确保实现过热保护。
● 精确的动作温度，快速切断电源。
● 每一种跳脱温度都经严格地校正及检查，KLIXON ® 双金属片具有100%快速跳脱
●  众多的温度规格，60℃ ~150℃±5℃ （每5℃一种规格 ）
● 触点容量大：13A / 250 V--AC ，18A / 24 V--DC ....
● 具备有感应温度及电流而动作之双重性能
●  9700K 热保护器是全密封的，能够防止浸漆.
● 可依客户的需求铆接各种規格與长度的线材
、、、
● 通过各国安全认证：UL、CSA、VDE、ENEC（欧盟）、KEMA、CQC …证书 , 及符合欧盟 ROHS环保要求。

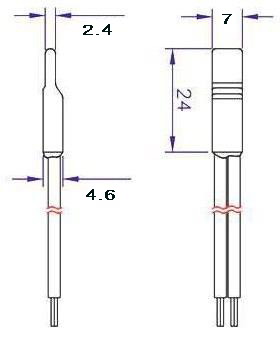

  9700K  ( 产品尺寸图 )

9700K  编号与工作温度对照表
动作温度公差±5℃

              编号

            跳脱温度
9700K 56 60℃
9700K 952 65℃
9700K 920 70℃
9700K  51 75℃
9700K  91 80℃
9700K 61 85℃
9700K  21 90℃
9700K 31 95℃
9700K  26 100℃
9700K 16 105℃
9700K 36 110℃
9700K 41 115℃
9700K 01 120℃
9700K  81 125℃
9700K 11 130℃
9700K 06 135℃
9700K 66 140℃
9700K 76 145℃
9700K 46 150℃

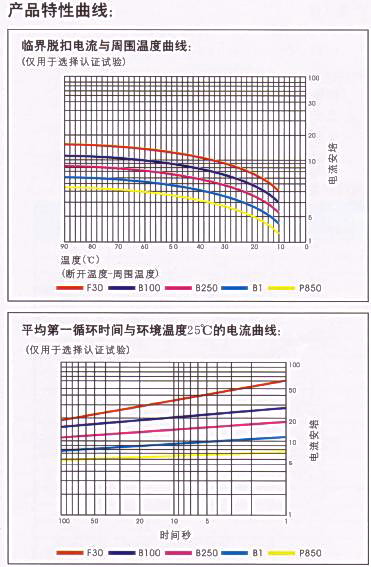

9700K  产品特性 曲线

　
