Self-Hold SH7AM

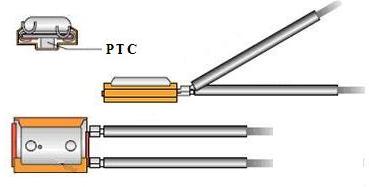

SH7AM自持式热保护器
（一）特性:
   SH7AM 热保护器（断电复位型）提供过热、过电流保护。
       PTC元件自持功能：只有断开电源后才能自动复位
 具有延时保护功能。是美国德州仪器KLIXON ®  专有技术生产的。
n
工作设计原理如下：

n    （1）   SH7AM热保护器与PTC元件形成并联电路，然后与负载串联，负载正常运行时PTC元件不工作。

（2） 当负载异常产生高温时SH7AM热保护器便迅速跳脱动作，使两触点断开，切断电路。
（3）两端电压使PTC元件产生足够的热量，使得双金属碟片持续在跳脱状态。只有断开电源后，触点才能复位闭合
（ 三）电气规格：

电气容量

 动作寿命
 9 A / 250 V-- AC 10,000次   (1万次）
22 A / 115 V-- AC
20 A / 16 V-- DC
（ 四）温度范围：

动作温度 系列：

65℃ ~175℃   每 5℃一个规格）

动作温度 公差：

±5℃

开关状态：

      跳脱后，只有断开电源后才能复位
（ 五）应用范围：
● 吸尘器、搅拌机、粉碎机、割草机 ...
●  电动工具、泵 ...
●  洗衣机、家用电器、发热元件..应用范围广泛。

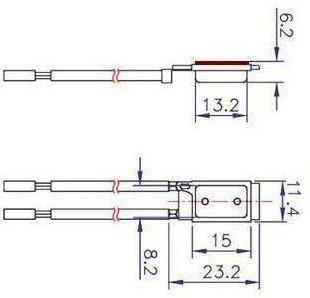

      （SH7AM ） 热保护器  ( 产品尺寸图 )
外形尺寸 （高 ×宽×长）： 6 .2  ×11 .4 ×23.2 mm

（ 二） 优点：
●  美国德州仪器公司成立的森萨塔科技工厂生产的KLIXON ®  品牌传感器与控制器。此著名品牌已有九十多年的历史，生产传感器和控制器品种最齐全、 产量最大、品质顶级 、价廉质优，质量具有信用保障。（产品在亚洲、欧洲和美国有制造工厂和研究开发中心）
● 具有断电复位保护、延时保护功能
●更高的可靠安全性；
●更适合于电机的异常保护。
● KLIXON ®双金属碟片100% 具有快速跳脱性
● 具备有感应温度及电流而动作之双重性能；
 可依客户的需求铆接各种規格与长度的线材；
● 通过各国安全认证：UL、CSA、VDE、ENEC（欧盟）、KEMA、CQC …证书 , 及符合欧盟 ROHS环保要求。
 SH7AM 编号与工作温度对照表
  动作温度公差±5℃
编号 跳脱温度
SH7AM 020 65℃
SH7AM 021 70℃
SH7AM 022 75℃
SH7AM 023 80℃
SH7AM 024 85℃
SH7AM 025 90℃
SH7AM 026 95℃
SH7AM 027 100℃
SH7AM 028 105℃
SH7AM 029 110℃
SH7AM 030 115℃
SH7AM 031 120℃
SH7AM 032 125℃
SH7AM 033 130℃
SH7AM 034 135℃
SH7AM 035 140℃
SH7AM 036 145℃
SH7AM 037 150℃
SH7AM 038 155℃
SH7AM 039 160℃
SH7AM 040 165℃
SH7AM 336 170℃
SH7AM 316 175℃
SH7AM 产品特性 曲线

　
　 　

　
