  美国德州仪器     产品首页热保护器的应用 小型热保护器  4MM 系列
　

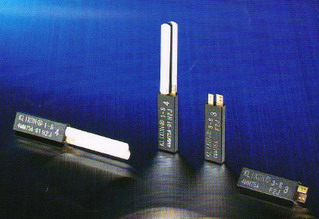

4MM 蓄电池热保护器---产品说明
　
（一） 特性 ：   ( 4MM  )热保护器
  ●  4MM 系列蓄电池保护器是美国德州仪器 Klixon ®专有技术生产的，其主要特性：具有过量充电和短路保护；体积小；电阻小；反应快；高可靠性等优点。自动复位，保护充电电池组。
  ●  4MM 系列对过充电保护——蓄电池组内的热升高达到设定温度值时，Klixon ® 双金属片跳脱，当组内温度降到安全工作范围时，4MM的触点复位闭合，使温度保持在安全限度内，同时增加了蓄电池寿命
 ●  4MM 系列温度开关是美国德州仪器专有技术生产的一种配有 Klixon ® 双功能过热和短路双金属保护器，能自动复位，保护充电电池组
　
（二） 特性与优势：( 4MM     )
●  Klixon ®是全球生产传感器和控制器品种最齐全、 产量最大的国际著名品牌，对产品质量具有信用保障。
● 4MM系列 蓄电池保护器最低可选择 45℃的跳脱温度，并有准确的复位温度。
● 每一种跳脱温度都经严格地校正及检查，双金属片（Klixon ®专利品牌）具有100%快速跳脱 ；
● 具有绝缘外壳和突断式作动双金属簧片，尺寸适合安装在两节相邻的 "A" 电池之间。 有双重保护功能（过热和短路），能自动复位
● 可依客户的需求来配各种不同长度的线材
● 最大短路破坏电流 12Vdc / 200 A
● 最小允许电流 5V / 10mA 内阻小于 20mΏ
　
（二） 技术参数  ( 4MM )热保护器

选择动作温度范围：

 45℃ ~ 110℃ ±5℃  (每5℃一种规格)

电气容量

 动作寿命
 5A / 12 V-- - DC   10,000次   (1万次）
 3 A / 24 V-- - DC

开关状态：

  自动复位

外形结构：

  高强度聚酯绝缘外壳，耐严格环境考验

外形尺寸 (厚 ×宽×长)：

     3. 0 ×6. 0×18mm
（四） 应用： ( 4MM    ）能对以下应用防止过热
●  蓄电池组
●  二次充电电池
● 电器设备......等
　

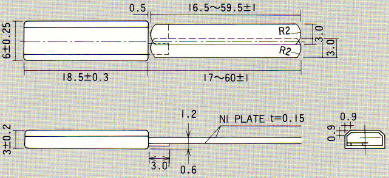

  4MM  ( 产品尺寸图 )

　
4MM   编号与工作温度对照表
动作温度公差±5℃
编号 跳脱温度
4 MM 45  45℃
4 MM 50 50℃
4 MM 55 55℃
4 MM  60 60℃
4 MM  65 65℃
4 MM 70 70℃
4 MM 75 75℃
4 MM 80 80℃
4 MM 85 85℃
4 MM  90 90℃
4 MM 95 95℃
　 　

　

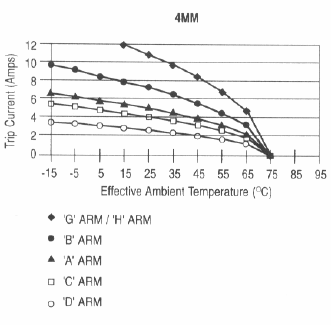

4MM 产品特性 曲线

　 　 　

　
