  美国德州仪器     产品首页热保护器的应用 （温度电流双重）热保护器    2MP 系列

   2MP电流过载保护器
    ●  2MP 电流温度双重保护器是一款同时具有过流、感温双重保护功能的保护元件。它能够精确控制电机堵转或电流过量对电机的损伤。是美国德州仪器KLIXON ®专有技术生产的。

 工作设计原理如下：
（1）电流过载保护原理:
    2MP热保护器的KLIXON®双金属片与发热丝集成串联在一起，具有精确控制过载电流脱扣时间的作用。当（电机、变压器…等）发生电流过大或堵转电流超过热保护器设定的跳脱值时，保护器能设置在4 ~10秒内切断电路，使电器得到保护。

（额定脱扣电流：1A ~20A）
 （2）温度保护原理:
  2MP热保护器能够精确控制电器温度。电流通过KLIXON ®双金属簧片，当电器不能正常工作，使周围的温度过高时，热保护器的双金属簧片断开银触点，使电器得到保护。当热保护器冷却到安全温度时，触点自动闭合复位。
（跳脱温度选择范围：80℃ ~170℃）

  A = 双金属碟片

  B = 辅助发热丝
     2MP热保护器中的KLIXON® 双金属簧片与附在下面的辅助发热丝串联，以增加对电流变化的灵敏度。
（ 三）电气规格：
额定电压  115 V /240V- AC
额定脱扣电流 1A... 20A
脱扣时间设置范围 4 ~ 10s  秒
（ 四）温度范围：

动作温度 系列：

  80℃ ~170℃（每 5℃一个规格）

动作温度 公差：

 ±5℃

开关状态：

  自动复位
（ 五）应用范围：
● 各种电机 、电容起动马达、潜水泵、高压清洗机...
●  豆浆机、果汁机、料理机、 ...
● 吸尘器、洗衣机、粉碎机、
● 电动工具、扫雪机、搅拌机、割草机、园林设备
● 分相马达、汽车马达 ....
●  洗衣机、吸尘器、镇流器、变压器 ...
●  变压器、家用电器、发热元件....应用范围广泛。
（ 二） 优点：
●  美国德州仪器公司成立的森萨塔科技工厂生产的KLIXON ®  品牌传感器与控制器。此著名品牌已有九十多年的历史，生产传感器和控制器品种最齐全、 产量最大、品质顶级 、价廉质优，质量具有信用保障。（产品在亚洲、欧洲和美国有制造工厂和研究开发中心）
● 2MP热保护器具有超小体积、和小电流过载控制的特点
●  工厂拥有先进的动能实验室，能根据客户的电机…等性能，为客户提供最佳的 2MP热保护器样品选择和应用的测试服务，并可按要求提供测试报告 。
●  2MP热保护器适用于125V 和 250V 交流电机或变压器等在过载、堵转、或短路过流情况下的保护。可按客户要求，设定过载跳脱电流值，最 小可2A（安培）.
● 按客户要求定制引出线的规格。
、、、
● 通过各国安全认证：UL、CSA、VDE、ENEC（欧盟）、KEMA、CQC …证书 , 及符合欧盟 ROHS环保要求。

      2MP  ( 产品尺寸图 )

外形尺寸 ( 高×宽×长)：

     2. 9 × 8. 0× 17. 0  mm

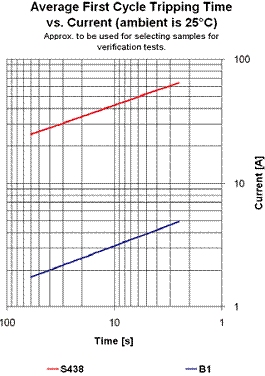

2MP 产品特性 曲线

首次跳脱时间与电流关系
 (环境温度为25℃)
 近似值仅用于选择样品进行认证试验

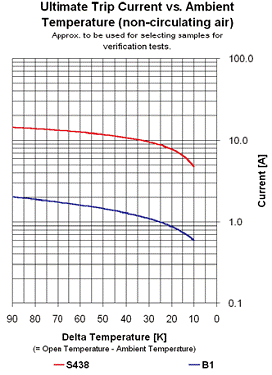

临界跳闸电流与环境温度曲线
 （非循环空气）
 近似值仅用于选择样品进行认证试验

　
