| 美国德州仪器公司生产的 RP
温度保护器符合UL、CSA、NEC标准，专用于为非IC嵌灯照明设备提供保护。该款已获得专利的温度保护器具有自动复位功能，当发生故障时会引起设备灯闪烁。RP由森萨塔SB600系列保护器控制，该系列保护器已经获得UL针对钨与电感负载的认证（文件号E28135）以及CSA针对电感负载的认证（文件号LR2O529）。 |
|
|
|
|
|
|
|
|
|
|
|
RP
温度保护器的独特设计使每种设备可以拥有特定的型式，这样简化了灯具制造商的设计与维护工作。RP中双金属碟片元件主要靠其内部电阻发热丝的偏转进行工作。电阻发热丝的效率非常高，以至于在没有安装灯的情况下将RP插入绝缘体中，该双金属碟片元件照样能工作。这样，RP可作为绝缘体检测器运行。 |
 |
|
|
|
|
|
|
|
|
RP
温度保护器
电气和物理特性 |
|
型号 |
电阻发热丝 |
导线数量 |
导线颜色 |
电阻发热体导线 |
保护器导线 |
标准包装 |
|
RP-1B |
120V |
3 |
黑、白、蓝 |
黑和白 |
黑和蓝 |
500 |
|
RP-4A |
277V |
3 |
黑、白、红 |
红和白 |
黑和红 |
500 |
|
RP-5A |
120V |
4 |
黑、白、蓝、红 |
红和白 |
黑和蓝 |
400 |
|
RP-6A |
240V |
3 |
黑、白、灰 |
灰和白 |
黑和灰 |
500 |
|
RP-7A |
208V |
4 |
黑、白、蓝、黄 |
黄和白 |
黑和蓝 |
400 |
|
RP-8A |
120V |
3 |
黑、白、橘黄 |
橘黄和白 |
黑和橘黄 |
500 |
|
RP-9A |
12V |
3 |
黑、白、黄 |
黄和白 |
黑和黄 |
500 |
|
RP-10A |
220V |
3 |
黑、白、紫 |
紫和白 |
黑和紫 |
500 |
|
RP-11A |
120V |
4 |
黑、白、蓝、橘黄 |
橘黄和白 |
黑和蓝 |
400 |
|
|
|
|
|
|
|
|
|
|
|
|
RP
温度保护器导线 |
|
下列说明有助于正确地安装
RP
温度保护器 |

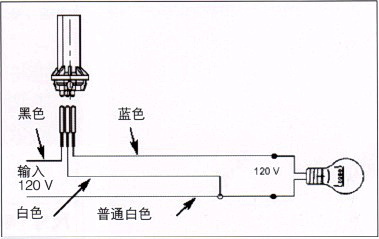

用于专用电压的
3 线
RP
始终将黑色导线与输入火线连接。白线是公共导线，出厂时就与一根附加的同色六英寸导线固定相连。RP的第三根导线固定与负载火线端相连。 |
 |
|

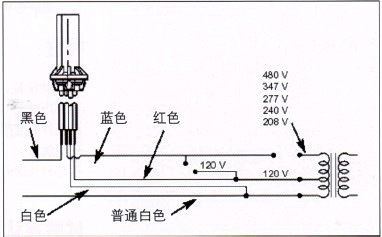

用于多端子镇流器的
4 线
RP
始终将黑色导线与输入火线相连。白线是公共导线，出厂时就固定与多条公共导线相连。RP-5A红线的与镇流器的120V抽头相连。RP-7A的黄线与镇流器的208V抽头相连。RP-11A的橙色线与120V抽头相连。蓝线与输入电压匹配的镇流器抽头相连。尽管常用电压为
12O/277V，但温度保护器的实际工作电压可高达480VAC |
 |
|
|
嵌灯照明设备上的RP
应用 |
以下为UL标准测试及特殊测试的必要条件，其中包括对设备电压、温度以及RP放置的信息描述。另外，这些信息还概括介绍了美国德州仪器RP温度保护器的应用条件。 |
|
|
U.L.标准测试箱 |
正确测试RP需要满足以下条件:
1，应在额定功率及特定电压条件下对设备进行测试，如设备额定电压为120VAC，则输出电压应设定为12OVAC。为确保RP正常工作，必须提供适合的电压。若高电压则可能使RP降级并引起早跳。
2，穿孔线温度必须满足条件。
3，不应超过标准机构允许的最大温度范围。
4，RP安装的方向没有限制，可以垂直安装 |
|
|
U.L.
特殊测试箱 |
正确测试RP需要满足以下条件:
1. RP周围必须使用厚度超过一英寸的绝缘体完全包裹。
2. RP应距离照明设备底部约两英寸。
3. RP上只应使用少量树脂用于固定热电偶。
注: 如果特殊测试箱不能满足上述条件，则可安装灯具
使RP有效工作。 |
|
|
正确用法 |
为达到最佳性能，建议将
RP-8A
温度保护器用于 300
和 500
石英灯及 120 V
400 W 的
HID
照明设备中，穿线的指定温度为 90°C。作为
可替代
RP-1B
的产品，建议将
RP-11A
用于被 U L.
列表中的低功率照明设备。 |
|
|
规范 |
RP系列的RP及SB600温度保护器均已通过标准UL.873针对《温度指示（Temperature
Indicating）》和 《稳压设备（Regulating Eqipment）》等项目的认证和检测。
RP系列温度保护器通过了UL的10000次周期测试，测试环境为:
1） 500瓦、120VAC及钨灯负载;
2） 40O瓦、120VAC~480VAC及电感负载;
3） 75瓦、12VAC及钨灯负载。 |
|
| |
RP
已经通过了由
U.L.
为芝加哥城执行的常规测试盒内的超标点亮测试和返回充气的气密性测试。

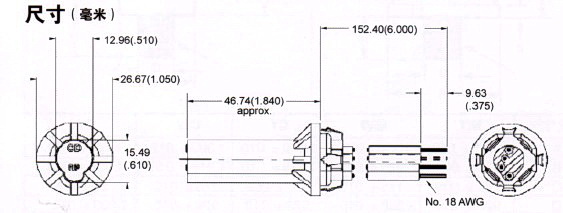

RP线夹由弹簧钢制成，被设计用于7/8"的
穿孔，安装壁厚为0.032-0.078"。 |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
