美国德州仪器    产品首页 热保护器 ( 电流温度双重保护） 单相电机过载热保护器

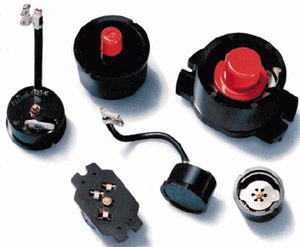

 单相电机热保护器（M、C、B 系列））
（一）特性:
   电机过载热保护器是美国德州仪器KLIXON ®技术 生产，可以用于保护 ½马力 到 5 马力的通用电机。
工作设计原理如下：

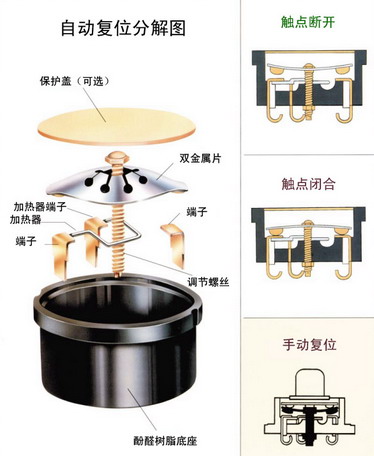

   KLIXON ®电机 过载热保护器配有突跳式双金属簧片，有银触点安装其上，电流可以通过。当发生过热时，通过双金属片的电流生产热效应，加上电动机本身的热量，使双金属片温度升高。

当双金属片温度达到经校准的设定点时，KLIXON ®保护器自动断开电路，关闭电动机，限制线圈绕组和外壳的温度。

  当电动机温度降到可以工作的水平时，使保护器温度降到复位点－KLIXON ®保护器自动复位到触点关闭位置。电动机重新起动。

  KLIXON ®电机 过载热保护器的双金属簧片与附在下面的辅助发热 丝串联，以增加对电流变化的灵敏度。

A = 双金属碟片
 B = 辅助加热丝
（二） 优点：
●  美国德州仪器公司成立的森萨塔科技工厂生产的KLIXON ®  品牌传感器与控制器。此著名品牌已有九十多年的历史，生产传感器和控制器品种最齐全、 产量最大、品质顶级 、价廉质优，质量具有信用保障。（产品在亚洲、欧洲和美国有制造工厂和研究开发中心）
●  工厂拥有先进的动能实验室，能根据客户的电机…等性能，为客户提供最佳的KLIXON ®电机过载热保护器样品选择和应用的测试服务，并可按要求提供测试报告 。
●  单相电机热保护器 可同时对（电流和温度）变化均非常敏感，具有高度的设计灵活性
●  对电机在长时间超负荷运转、转子堵死、电压过低、高温及不通风环境等情况发生时，瞬间跳闸，防止电机温度过高 。
● 可按客户要求，通过特制的辅助发热丝和KLIXON ®双金属片 ，精确控制电流过载值，选择范围可达 3A ~175 A（安培），比现有的保护器方案范围更广。
● 可以安装在电机表面或内部，可以最大限度感应线圈的热量，不仅应用于运行时，还适用于转轴失速时 。
   跳脱温度选择范围：65℃ ~160℃
●   可以用于单电压 或双电压型电动机。
● 通过各国安全认证：UL、CSA、VDE、ENEC（欧盟）、KEMA、CQC …证书 , 及符合欧盟 ROHS环保要求。
（三）应用范围：
●   各类电机、马达...
●  可以用于保护 ½马力 到 5 马力通用电动机，商用和工业电动机。
●   防止水泵等各种工业用马达烧损
●   防止冰箱、空调等的压缩机烧损。
●    电锯、食品搅拌机械、风扇....等更多应用!
（四）技术参数：
选择动作温度范围： 65℃ ~ 160℃

额定电压

 过载电流跳脱值
选择范围		 动作时间
 125V / 240V--- AC 3A  ~175A 4 ~ 10s  秒

开关状态：

    自动复位 、手动复位

外壳材料：

    酚醛树脂（绝缘外壳）

      （ 产品尺寸图）
外形尺寸 (圆盘形)  ：  直径  3/4" ~  11/2"（英寸）
代码

尺寸
M 系列 3/4"
C 系列 1
B 系列 11/4"
L 系列 11/2"

 最大推荐保护器触点容量额定值

                     （该表用于确定应用时的保护器尺寸）
代码 尺寸 碟片触点
容量		 端子 最大电流
V=120		 最大电流
V=240
M 3/4" HC LC 32 25
M 3/4" HC HC 50 37
C 1" LC LC 40 30
C 1" HC LC 40 30
C 1" LC HC 40 30
C 1" HC HC 80 60
B 11/4" STD STD 135 100
L 11/2" STD STD 175 130
HC =大容量、LC =小容量、STD =标准

　 　

　
