美国德州仪器    产品首页 热保护器 ( 电流温度双重保护） 3MP+PTC  热保护器

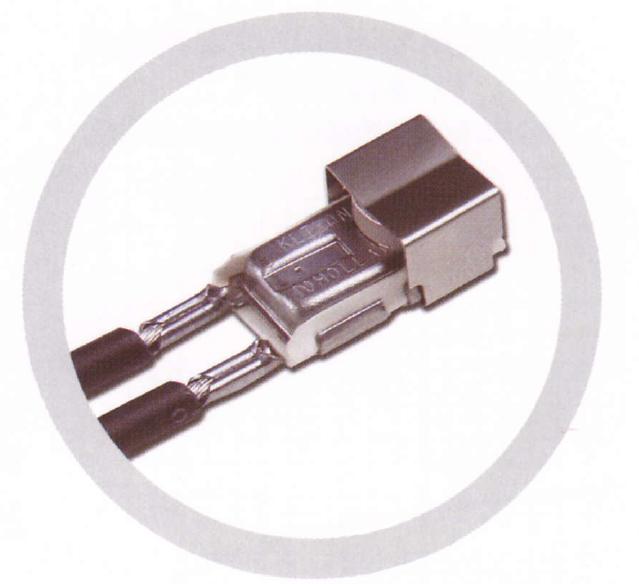

3MP+PTC 自持式电流过载保护器
（切断电源后复位）
（一）特性:
    ●    3MP+PTC电流过载保护器（ 有断电复位功能）
     PTC自持功能：当过载跳脱后，切断电源后才能 自动接通。
具有延时保护功能。是美国德州仪器KLIXON ®  专有技术生产的。
n
工作设计原理如下：

n    （1）   3MP热保护器与PTC形成并联电路，然后与负载（马达）串联，负载正常运行时PTC不会产生高温。

（2）当负载异常时产生的高温或大电流会使3MP热保护器断路，此时PTC元件会产生高温（PTC的高温会使3MP热保护器一直保持于断路状态），负载停止运行。

（3）当电源被手动断开后，PTC开始降温，经过一定时间降温
后3MP热保护器 触点复位，再次接通电源，负载运转。
（ 三）电气规格：
额定电压  115 V /240V- AC
电流跳脱值设计范围 3A ~30A
跳脱时间 4 ~ 10s  秒
（ 四）温度范围：

动作温度范围：

      80℃ ~170℃ ±5℃

开关状态：

       跳脱后， 切断电源后才能复位
（ 五）应用范围：
● 吸尘器、搅拌机、粉碎机、割草机 ...
●  电动工具、扫雪机、泵 ...
●  洗衣机、家用电器、发热元件、..应用范围广泛。
（ 二） 优点：
●  美国德州仪器公司成立的森萨塔科技工厂生产的KLIXON ®  品牌传感器与控制器。此著名品牌已有九十多年的历史，生产传感器和控制器品种最齐全、 产量最大、品质顶级 、价廉质优，质量具有信用保障。（产品在亚洲、欧洲和美国有制造工厂和研究开发中心）
●  工厂拥有先进的动能实验室，能根据客户的电机…等性能，为客户提供最佳的 3MP热保护器样品选择和应用的测试服务，并可按要求提供测试报告 。
●  3MP热保护器适用于125V 和 250V 交流电机或变压器等在过载、堵转、或短路过流情况下的保护。可按客户要求，设定过载跳脱电流值，最高可达30 A（安培）.
● 具有断电保护、延时保护功能
●为有转动件的设备提供更高级别的保护；
●更适合于电机的异常保护。
● 通过各国安全认证：UL、CSA、VDE、ENEC（欧盟）、KEMA、CQC …证书 , 及符合欧盟 ROHS环保要求。

  3MP+PTC 电流过载保护器 （产品尺寸图）
