美国德州仪器    产品首页 热保护器 (小型)  YS11  热保护器
　

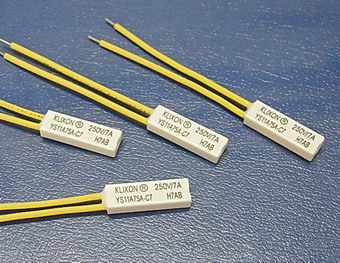

YS11 温控开关（热保护器、断流器）
（一） 设计及动作原理  ( YS11 ) 温控开关
    ●   YS11 温度开关是美国德州仪器KLIXON ®专有技术生产的一种温度感应保护器，对温度的变化十分敏感。当意外发生时，上升的温度引起KLIXON ®  双金属片迅速动作打开。当装置冷却到安全温度时，触点又自动闭合，
 ● YS11系列温度开关是一种微型热保护器，适合狭小空间，跳脱动作快速，性能可靠，最低可选择45℃的跳脱温度，并有准确的复位温度
（二） 特性与优势： ( YS11   ) 温控开关
● KLIXON ® 是全球生产传感器和控制器品种最齐全、产量最大的国际著名品牌，对产品质量具有信用保障。
● YS11系列温度开关广泛适用于：电机、变压器、蓄电池、仪器设备、发热电器等。
●体积小型化的設計，最低可选择 45℃的跳脱温度，并有准确的复位温度。
●  每一种跳脱温度都经严格地校正及检查，双金属片（KLIXON ® 专利品牌）具有100%快速跳脱 ；
● 纯温度的双金属片感应动作之设计，使导通电流增加；
● 当作为蓄电池、电池充电器保护器时，具有过热和短路保护作用；
●  坚硬外壳支撑使保护内部元件不受漆渗漏和机械外力破坏
● 电流容量大、使用寿命长。
●  精确的动作温度而不会出现动作蠕动现象 ；
● 可依客户的需求来配有各种不同长度的线材
、、、
●  通过各国安全认证：UL、CSA、VDE、ENEC（欧盟）、KEMA、CQC …证书，及符合欧盟ROHS环保要求。
（ 三）温度范围：

动作温度系列：

  45℃ ~150℃ （每 5℃一个规格）

动作温度公差：

   ±5℃

开关状态：

 自动复位

外形结构：

高强度聚酯绝缘外壳，
耐严格环境考验。
（ 四）电气规格：
电气容量 动作寿命
 250 V-- AC/ 7 A 10,000次   (1万次）
115 V-- AC /10 A
24V-- DC /6 A
 18 V-- DC /15 A
30 V-- DC /13 A 3,000次

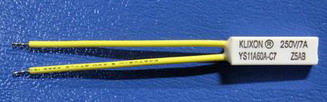

      YS11 ( 产品尺寸图 )
外形尺寸 (高 ×宽×长)：  4. 0  ×6. 9 ×21mm

(四） 应用： ( YS11 ）能对以下应用防止过热
● 各类电机、马达、
●  电池组、充电器
●  变压器
●   仪器、设备
●   PC电路板
●   LED驱动器
●  家用電器；发热电器
●   ...还有更多应用!
YS11    编号与工作温度对照表
动作温度公差±5℃
编号 跳脱温度
YS11A 45 45℃
YS11A 50 50℃
YS11A 55 55℃
YS11A 60 60℃
YS11A 65 65℃
YS11A 70 70℃
YS11A 75 75℃
YS11A 80 80℃
YS11A 85 85℃
YS11A 90 90℃
YS11A 95 95℃
YS11A 100 100℃
YS11A 105 105℃
YS11A 110 110℃
YS11A 115 115℃
YS11A 120 120℃
YS11A 125 125℃
YS11A 130 130℃
YS11A 135 135℃
YS11A 140 140℃
YS11A 145 145℃
YS11A 150 150℃

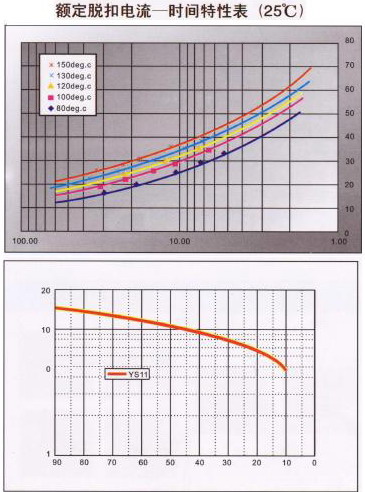

YS11  产品特性 曲线

　
　 　
